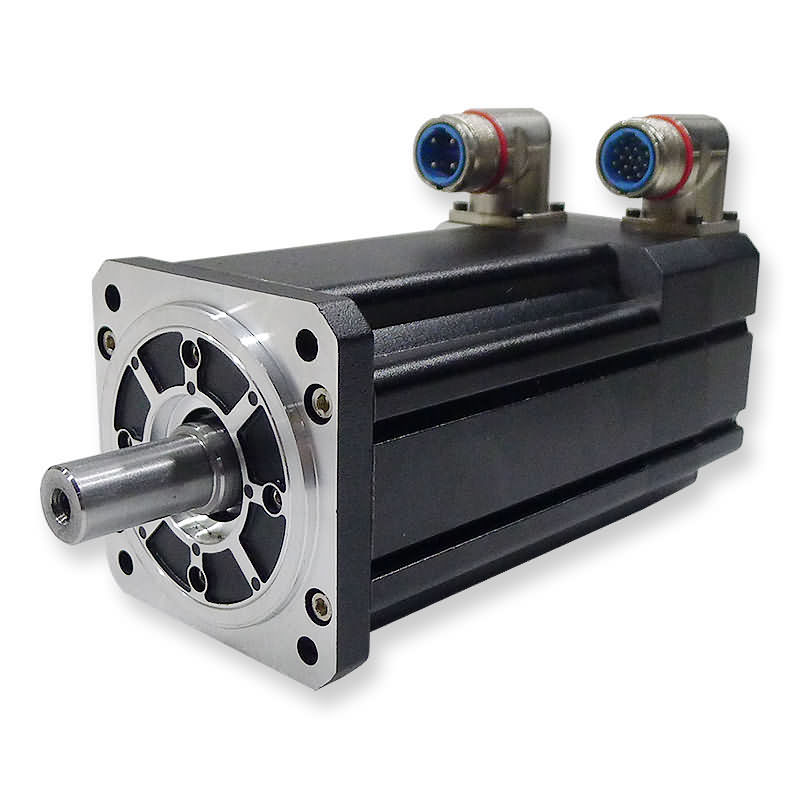

RD系列80毫米 |
|
|
|
|
规格介绍
规格参数
| 型号 |
Units |
RD1D330D3M3QM39 |
RD2D430D3M3QM42 |
RD3D520D2M3QM72 |
RD425D2M3QM57 |
| 极对数 |
/ |
4P |
4P |
4P |
4P |
| 额定电压 |
VDC/VAC |
220 |
220 |
220 |
220 |
| 额定功率 |
W |
400 |
750 |
730 |
1000 |
| 额定力矩 |
N.m |
1.3 |
2.4 |
3.5 |
4 |
| 额定转速 |
rpm |
3000 |
3000 |
2000 |
2500 |
| 最大力矩 |
N.m |
3.8 |
7.1 |
10.5 |
12N |
| 最大转速 |
rpm |
1300 |
2700 |
2500 |
1300 |
| 额定电流 |
A |
7.9 |
18 |
15.7 |
7.9 |
| 最大电流 |
A |
15.8 |
36 |
31.4 |
15.8 |
| 扭矩常数 |
N.m/A |
2.53 |
1.11 |
1.27 |
2.53 |
| 转子惯量 |
Kg*cm² |
1.05 |
1.82 |
2.63 |
2.97 |
| 线电阻 |
Ω |
4.44 |
2.28 |
3.6 |
2.9 |
| 反电势常数 |
V/Krpm |
39 |
41.7 |
72.1 |
56.8 |
| 电气时间常数 |
ms |
10.2 |
9.4 |
9.3 |
10.2 |
| 机械时间常数 |
ms |
1.56 |
1.52 |
1.53 |
1.56 |
| 绝缘耐压 |
/ |
2000V 5mA 1min |
2000V 5mA 1min |
2000V 5mA 1min |
2000V 5mA 1min |
| 热绝缘等级 |
Class |
F |
F |
F |
F |
| 防护等级 |
/ |
IP65 |
IP65 |
IP65 |
IP65 |
| 编码器类型 |
/ |
2500ppr incremental encoder |
| 运行环境 |
/ |
-20℃ to 50℃ humidity＜90% |
| 重量 |
Kg |
18 |
18 |
18 |
18 |

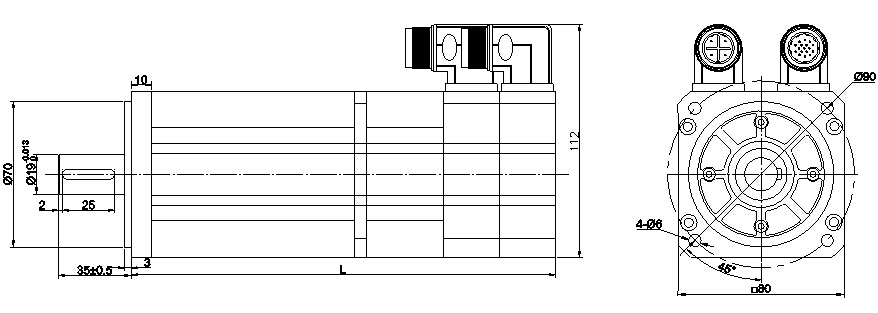

| 长度 |
mm |
216.2mm |
242.2mm |
268.2mm |
280.2mm | |
|
|
|
